Spannwerkzeuge

Das passende Spannsystem für Ihre Zerspanungsaufgabe

Geringste Rundlauftoleranzen gehören heute zu den Standard-Anforderungen an die CNC-Bearbeitung. Die Leistungsfähigkeit und Präzision der verwendeten Produkte sind der entscheidende Faktor bei der Hochgeschwindigkeitsbearbeitung und maßgebend für deren Qualität und Wirtschaftlichkeit. Eine nicht zu unterschätzende Bedeutung hat hierbei die Werkzeugaufnahme – die einzige Verbindung zwischen Maschinenspindel und Werkzeug.
Wir bieten Ihnen ein umfangreiches Standardprogramm mit einer Vielzahl an Spannlösungen für zahlreiche Bearbeitungsprofile. Alle Werkzeugaufnahmen sind in verschiedenen Längenausführungen mit allen gängigen Kegelschäften erhältlich:

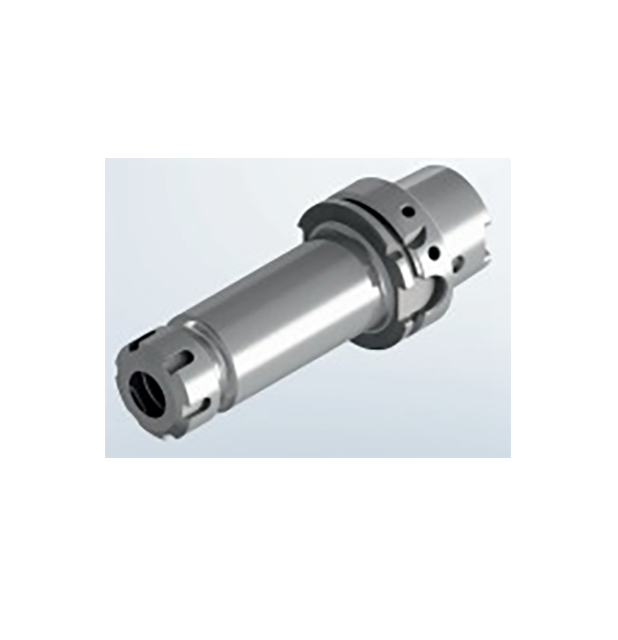

  • Werkzeughalter mit Hohlschaftkegel (HSK)
    • Kegelgrößen 32/40/50/63/80/100/125*/160* ; *=nur Sonder
    • Nach DIN69893
    • Form A/C/E/F
  • Werkzeughalter Steilkegel (SK)
    • Kegelgrößen 30/40/50/60
    • DIN2080
    • DIN69871 Form AD/B

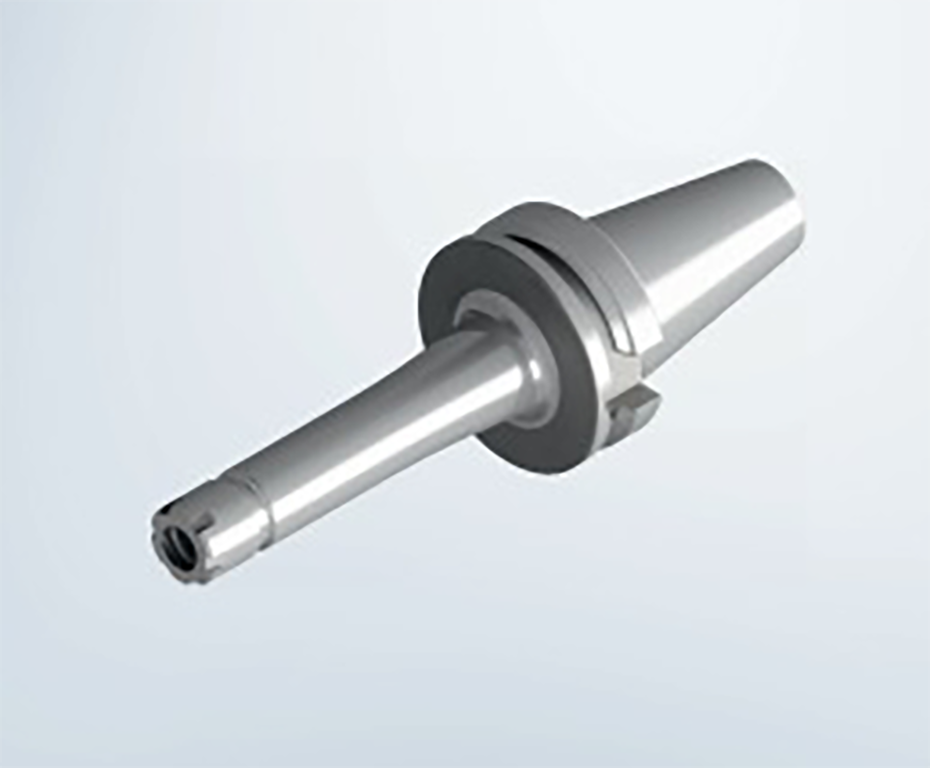

  • Werkzeughalter MAS-BT (SK nach japanischer Norm)
    • Kegelgrößen 30 / 40 / 50
    • Mit und ohne Plananlage

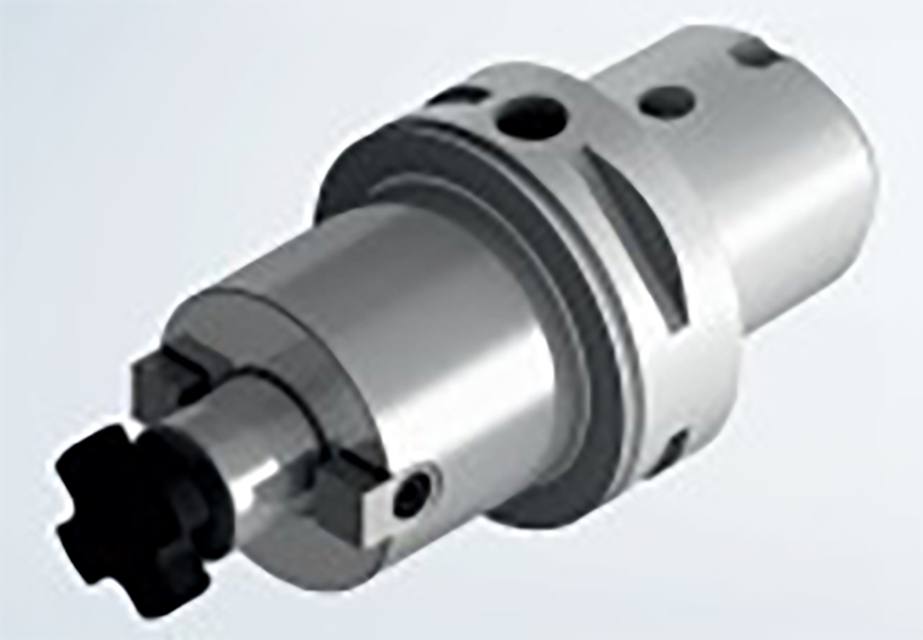

  • Polygonschaftkegel
    • C4/C5/C6/C8

Für jede Anwendung das optimale Spannwerkzeug

Die Kosten für Werkzeugaufnahmen betragen weniger als 1 % der gesamten Produktionskosten eines Werkstücks und fallen deshalb kaum ins Gewicht. Doch sie bieten enorme Einsparpotenziale: denn durch eine hohe Qualität in der Werkzeugschnittstelle lassen sich

  • Werkzeugstandzeiten deutlich erhöhen.
  • Zerspanungsprozesse hinsichtlich Produktivität und Werkstückqualität verbessern .
  • die Lebensdauer der Spindel verlängern.
Voraussetzungen der Werkzeugaufnahmen für eine optimale Funktion in der Zerspanung:

  1. Perfekter Sitz des Kegels in der Spindel
    • Perfekte Drehmomentübertragung in der Spindel
  2. Hohe Drehzahl, hohe Wuchtanforderung
    • Ruhiger, lagerschonender Spindellauf -> Längere Lebensdauer der Spindel
    • Höchste Werkzeugstandzeiten
    • Bessere Werkstückoberfläche
  3. Rundlauf der Werkzeuge
    • Einsparung von Bearbeitungszeit
    • Erhöhung der Standzeit

Wählen Sie aus unserem umfangreichen Angebot an Spannlösungen das passende System für Ihre Bearbeitung. Gerne sind wir Ihnen bei der Auswahl behilflich.

Individuelle Lösungen für unsere Kunden

Sie finden in unserem breiten Sortiment nicht das passende Spannmittel für Ihre Anwendung? Gerne passen wir unsere Produkte auf Ihre Bedürfnisse an. Kontaktieren Sie uns >> direkt telefonisch oder per Email.
